Datenblatt - 204P651 - CEE-Steckerkragen 16A / Phasenwender
- Unterspannungsauslösung
- Überlastschutz
- Bremsmodul
- Motorkabel
- Tastenabdeckung transparent
- Schaltfunktion: 0 – 1 / Stopp

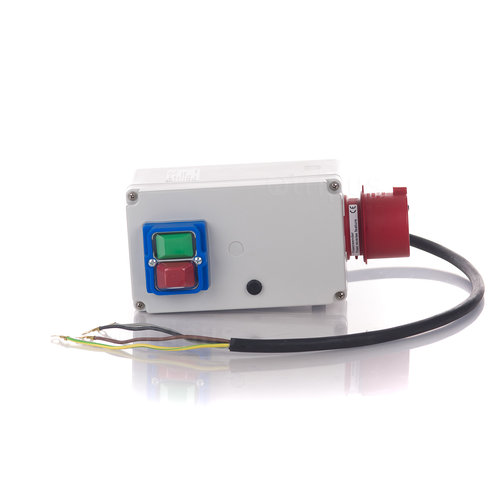

- Betätigungsart: Drucktasten Ein/Aus
Technische Daten
| Bemessungsbetriebsspannung Ue: | 400V / 50 Hz |
| Bemessungsbetriebsstrom Ie: | 10,5A |
| Bemessungsschaltvermögen AC-3: | 11,3A / 5,5kW / 400V / 3~ |
| Schaltkontakte (Hauptstromkreis): | Schließer / 3-polig |
| Betätigung: | elektrisch Ein/Aus, Freiauslösung |
| Bemessungsbetätigungsspannung Uc: | 400V / 50Hz |
| Überlastschutz: Einstellwert: | thermisch / 2-polig / automatische Rückstellung 10,5A |
| Bremsmodul: Bremsstrom / Justierung: Bremszeit / Justierung / Einstellwert: | 400V / 15A ZT Relais max. 15A / Potentiometer stufenlos ca. 1 – 22s / Potentiometer stufenlos / ca. 12s |
| Schaltzyklen: | 10E5 |
| Schalthäufigkeit: | 60 I/h |
| Umgebungstemperatur: | -5°C / +40°C |

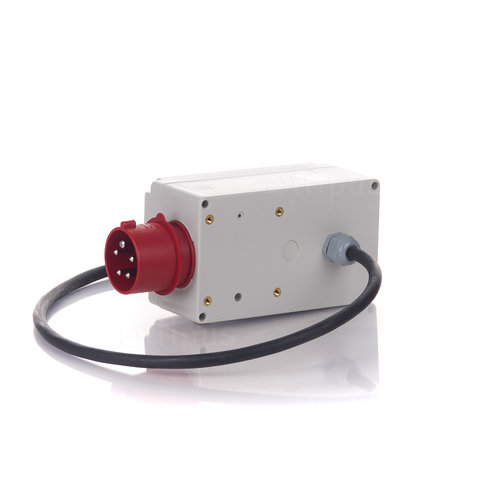

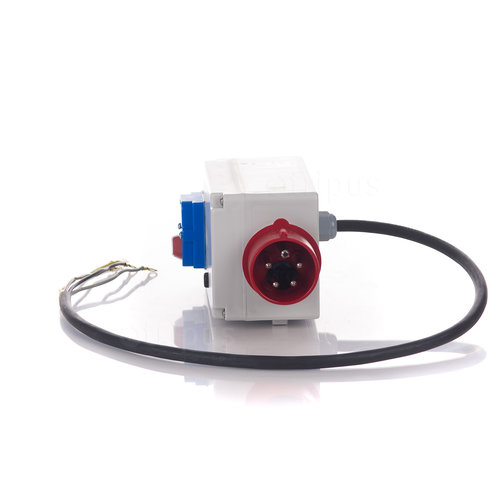

| Netzeingang: | CEE-Steckerkragen rot 5–polig / Phasenwender CEE 3P+N+E / 6h / 16A / 415V / 50-60Hz |

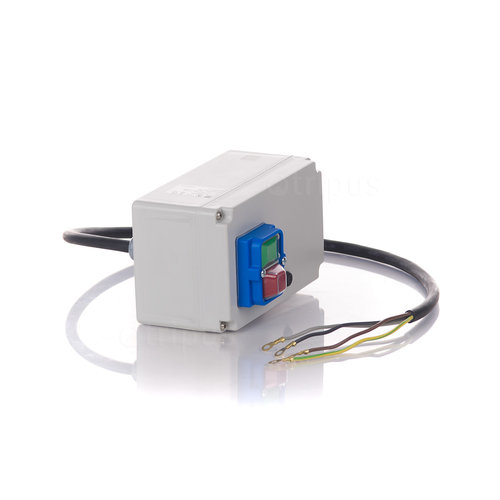

| Motorkabel: Motoranschluss: | ca. 0,86m (ca. 0,71m freie Mantellänge) H07RN-F4G1,5mm² Ader gn/ge: ca. 150mm / Krallenkabelschuh Ø 5,3mm Adern sw, bn, gr: ca. 130mm / Krallenkabelschuhe Ø 5,3mm |
| Schutzart IP: | 54 |
| Gehäuse: | ABS / grau |
| Ausführung: | Anbau / geschlossen / Tasten oben |
| Befestigung: | 4 Gewinde-Buchsen M5 – 68 x 68mm |
| Maße LxBxH: | ca. 235x120x145mm (über alles, ohne Kabel) |
| Gewicht: | ca. 1014g |
| EAN: | 4250318210523 |
| Konformität / Prüfungen: | CE |
