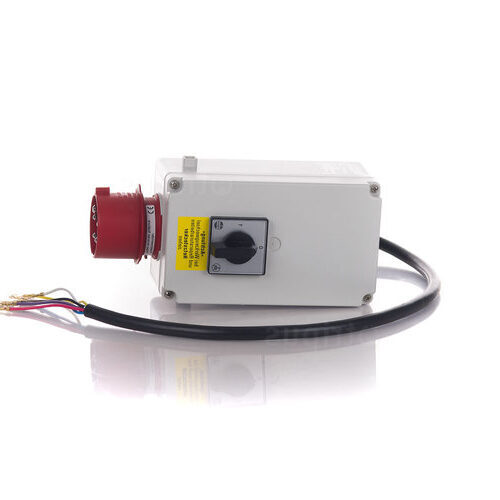

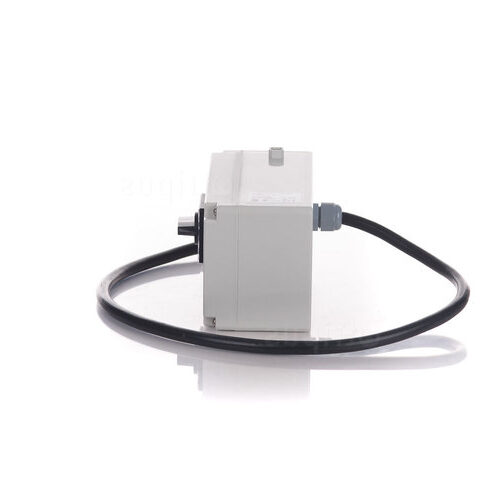

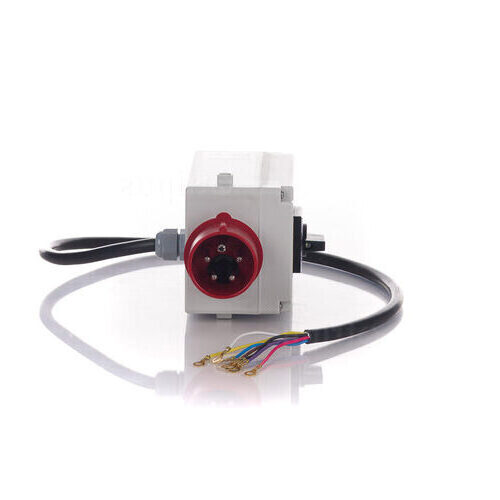

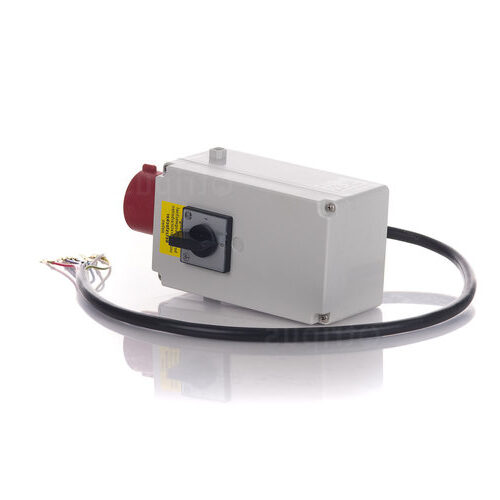

Datenblatt - 202P577 - CEE-Steckerkragen 16A / Phasenwender
- Unterspannungsauslösung
- Bremsmodul
- Motorkabel mit Thermokontaktanschluss
- Schaltfunktion: 0 – 1 / Stopp
- Betätigungsart: Drehknebel / 90°
Technische Daten
| Bemessungsbetriebsspannung Ue: | 400V / 50Hz |
| Bemessungsbetriebsstrom Ie: | 13,5A |
| Bemessungsschaltvermögen AC-3: | 5,5kW / 400V / 3~ |
| Schaltkontakte (Hauptstromkreis): | Schließer / 2-polig |
| Betätigung: | elektrisch EIN / mechanisch AUS, elektrisch AUS |
| Bemessungsbetätigungsspannung Uc: | 400V / 50Hz |
| Bremsmodul: Bremsstrom / Justierung: Bermszeit / Justierung / Einstellwert: | 400V / 15A ZT Relais max. 15A / Potentiometer stufenlos ca. 1 - 12s / Potentiometer stufenlos / ca. 12s |
| Schaltung: | Dreieckschaltung |
| Schaltzyklen: | 50E3 |
| Schalthäufigkeit: | 60 I/h |
| Umgebungstemperatur: | -5°C / +40°C |
| Netzeingang: | CEE-Steckerkragen rot 5–polig / Phasenwender CEE 3P+N+E / 6h / 16A / 415V / 50-60Hz |
| Motorkabel: Motoranschluss: Thermokontaktanschluss: | ca. 0,87m (ca. 0,77m freie Mantellänge) 05RN-F7G1,0mm² sw Ader gn/ge: ca. 100mm / Krallenkabelschuh Ø 5,3mm Adern bn, vi, sw, ws: ca. 80mm / Krallenkabelschuh Ø 5,3mm Ader rt: ca. 800mm / blank 10mm |
| Schutzart IP: | 54 |
| Frontschild / Schaltgriff: | silber / 0-1 (90°) / schwarz |
| Gehäuse: | ABS / grau |
| Ausführung: | Anbau / geschlossen / Drehknebel oben |

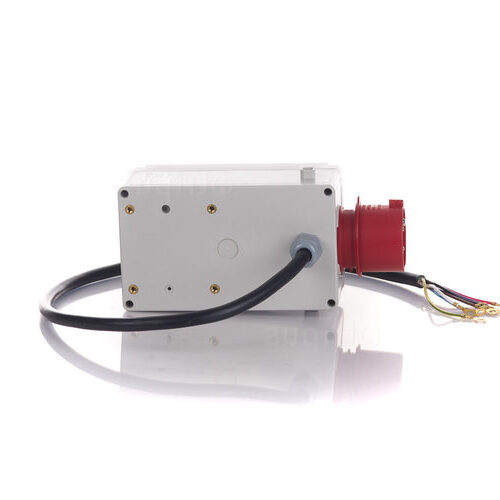

| Befestigung: | 4 Gewinde-Buchsen M5 – 68 x 68mm |
| Maße L x B x H : | ca. 235 x 120 x 142mm (über alles, ohne Kabel) |
| Gewicht: | ca. 1050g |
| EAN: | |
| Konformität / Prüfungen: | CE |
