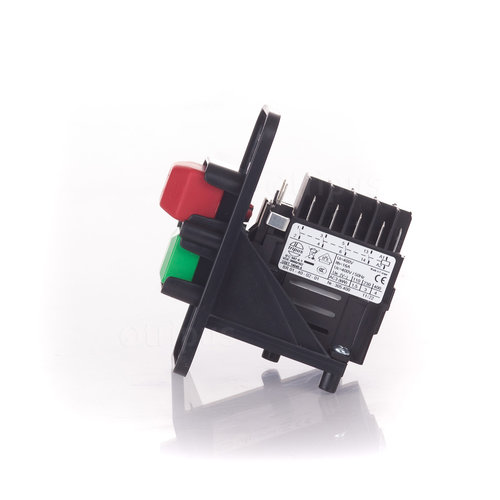

Datenblatt - 301P420 - Unterspannungsauslösung
- Steuerkontakt (elektrisch Ein)
- Schaltfunktion: 0 – 1

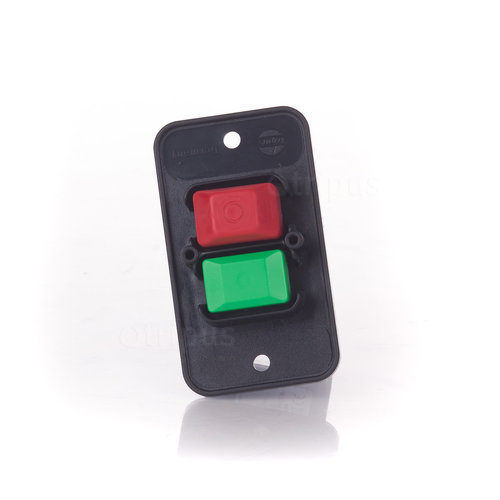

- Betätigungsart: Drucktasten Ein/Aus
Technische Daten
| Bemessungsbetriebsspannung Ue: | 400V / 50Hz |
| Bemessungsbetriebsstrom Ie: | 9A |
| Bemessungsschaltvermögen AC-3: | 9A / 4kW / 400V / 3~ |
| Schaltkontakte (Hauptstromkreis): | Schließer / 3-polig |
| Hilfskontakt: | Schließer / 1-polig / 6A (AC-15) |
| Steuerkontakt: | Schließer / 1-polig (elektrisch Ein) |
| Betätigung: | elektrisch Ein / mechanisch Aus |
| Bemessungsbetätigungsspannung Uc: | 400V / 50Hz |
| Schaltzyklen: | 50E3 |
| Schalthäufigkeit: | 300/h |
| Umgebungstemperatur: | -5°C / +40°C |
| Anschluss Hauptkontakte: Hilfskontakt: Spule: Steuerkontakt: | 1-2, 3-4, 5-6: 6 Flachsteckanschlüsse 6,3 x 0,8mm 13-14: 2 Flachsteckanschlüsse 6,3 x 0,8mm A1-A2: 2 Flachsteckanschlüsse 6,3 x 0,8mm el. Ein: 2 Flachsteckanschlüsse 6,3 x 0,8m |
| Schutzart: | IP 44 (Schutz gegen Staubablagerungen und Spritzwasser) |
| Gehäuse: | ABS / schwarz |
| Ausführung: | Einbau / offen / ohne Verdrahtung |
| Befestigung: | 2 Bohrungen Ø 6,0mm – 82,5mm |
| Maße (LxBxH): | ca. 102 x 58 x 92mm (über alles) / Einbautiefe: 63mm |
| Gewicht: | ca. 194 |
| Konformität / Prüfungen: | CE |
