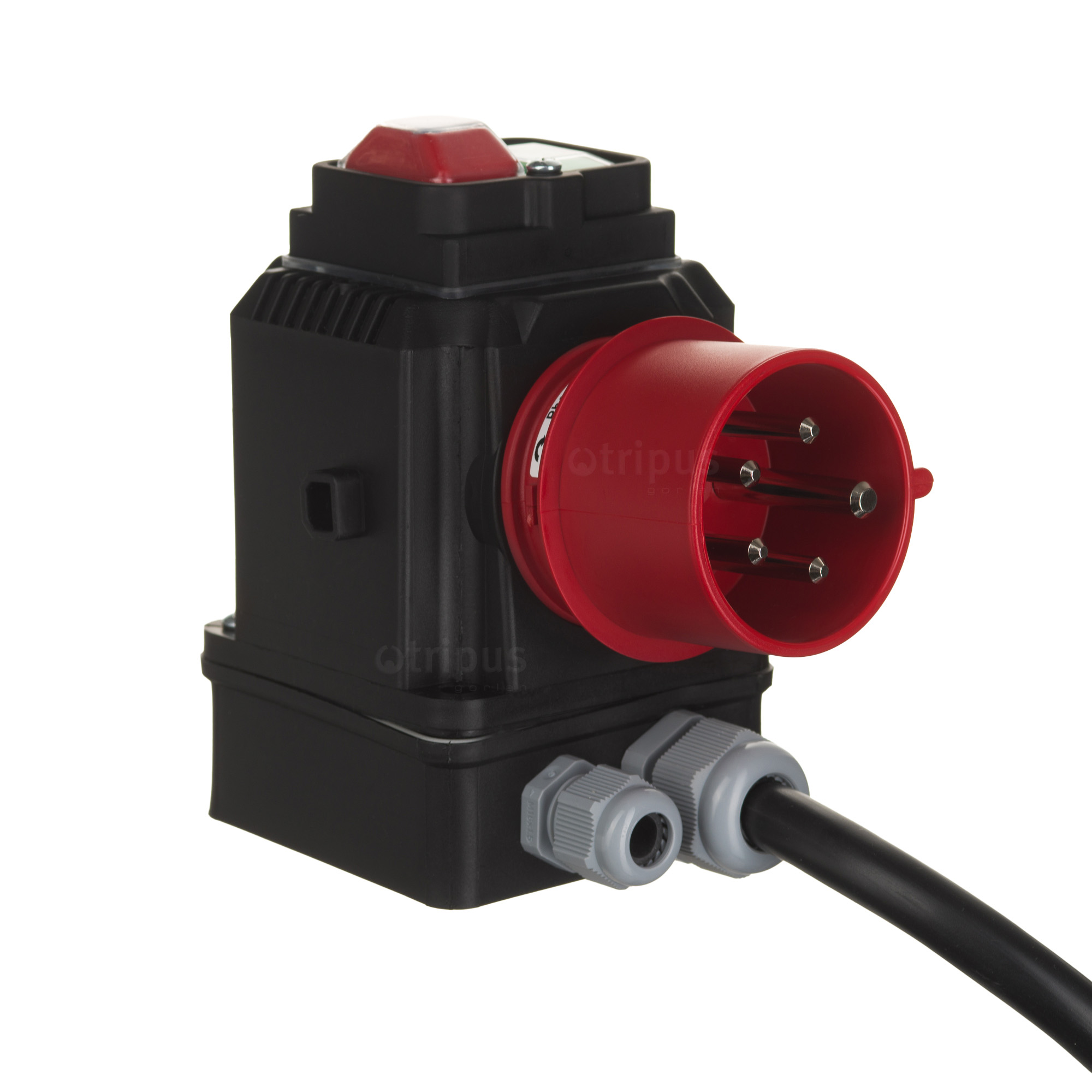

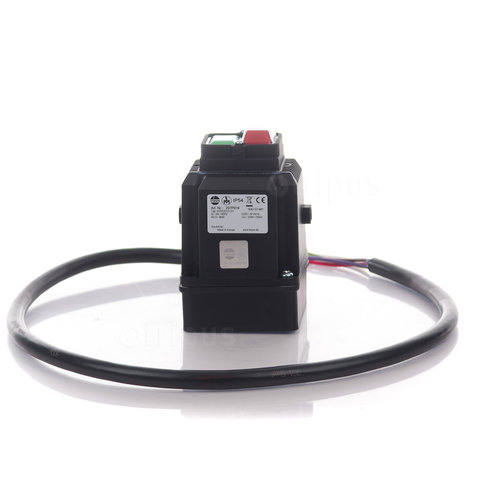

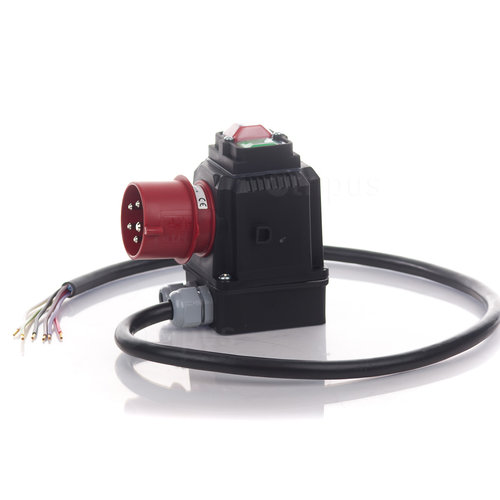

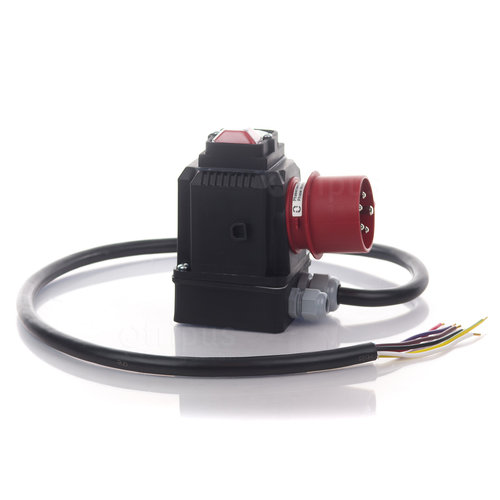

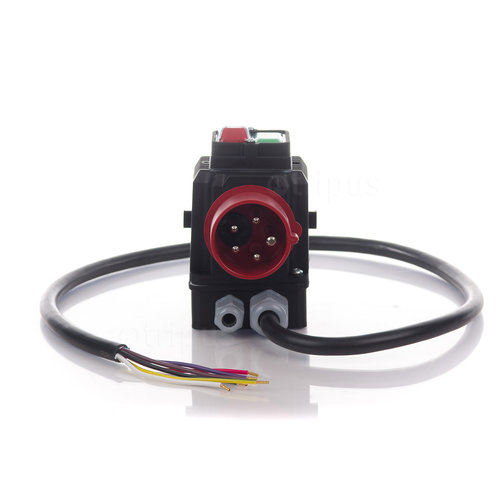

Datenblatt - 207P019 - 3-poliger Ein- / Aus- Schalter mit 2 poligem Überlastschutz (ohne Unterspannungsauslösung)
- Tastenbetätigung Ein / Aus (0-1)
- Steckerkragen CEE 5-polig mit Phasenwender
- Überlastschutzauslösung (ÜLS) im Schalter mit automatischer Rückstellung
- mit transparenter PVC Abdeckung über Ein-/Aus-Tasten
- Anbauschalter (geschlossene Schalterausführung, Wand- oder Blechmontage)
Technische Daten
| Bemessungsbetriebsspannung Ue: | 400V / 50Hz |
| Bemessungsbetriebsstrom Ie: | 9A |
| Bemessungsschaltvermögen AC-3: | 9A / 400V / 50Hz |
| Schaltkontakte (Hauptstromkreis): | Schließer / 3-polig |
| Betätigung: | elektrisch Ein / mechanisch Aus, elektrisch Aus |
| Bemessungsbetätigungsspannung Uc: | 230V / 50 Hz |
| Pumpenanschluss: | geschaltet 230V / 1~ |
| Schaltzyklen: | 50E3 |
| Umgebungstemperatur: | -5°C / +40°C |
| Netzeingang: | CEE Steckerkragen rot 5-polig / Phasenwender CEE 3P+N+E / 6h / 16A / 415V / 50-60Hz |
| Motorkabel: Motoranschluss: Thermokontaktanschluss: | ca. 1m (ca. 0,88 freie Mantellänge) 05RN-F7G1,5mm² sw Ader gn/ge: ca. 120mm / Aderendkralle Adern sw, bn, vi: ca. 100mm / Aderendkralle Adern ws, rt: ca. 100mm / Aderendkrallen |
| Endschalteranschluss: | 2 Schraubklemmen 6mm² r (Bezeichnung 3 / 4) |
| Pumpenanschluss: | 3 Schraubklemmen 6mm² r (Bezeichnung PE/ 1 / 2) |
| Ausgang: | 1 Kabelverschraubung M16 (für Kabel Ø 5- 10mm) |
| Schutzart: | IP 54 |
| Gehäuse: | PP / schwarz |
| Ausführung: | Anbau / geschlossen / Tasten oben |
| Befestigung: | 2 Bohrungen Ø 6,3mm - 68 x 68mm (diagonal verschraubt) |
| Maße (LxBxH): | ca. 138 x 97 x 140 mm (über alles, ohne Kabel) |
| Gewicht: | ca. 755g |
